DN50液体流量计LWGY

浏览量:
1000
所属分类
涡轮流量计
数量
-
+
1
产品描述
参数

产品概述
LWGY系列涡轮流量计是经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m²/s的液体,对于运动粘度大于5×10-6m²/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。


产品特点
1、高精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
2、重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
3、输出脉冲频率信号,适用总量计量及与计算机连接,无零点漂移,抗干扰能力强;
4、可获得很高的频率信号(3~4kHz),信号分辨力强;
5、范围度款,中大口径可达1:20,小口径为1:10;
6、结构紧凑轻巧,安装维护方便,流通能力大;
7、适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
8、专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;
9、可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。


技术参数

执行标准

 涡轮流量传感器(JB/T9246-1999)

仪表口径(mm)及连接方式

 4、6、10、15、20、25、32、40、50、65、80采用螺纹连接

精度等级

 ±1%R、±0.5%R、±0.2%R(需特制)

量程比

 1:10;1:15;1:20

传感器材质

 304不锈钢、316(L)不锈钢等

使用条件

 介质温度:-20℃~+120℃  环境温度:-20℃~+60℃
相对湿度:5%~90%       大气压力:86Kpa~106Kpa

信号输出功能

 脉冲信号、4~20mA信号

通讯输出功能

 RS485通讯、HART协议等

工作电源

  •  外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等
  •  内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。

信号线接口

 基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20*1.5

防爆等级

 ExiaIICT4或ExdIIBT6

防护等级

 IP65或更高(可订制)



测量范围及工作压力

仪表口径
(mm)

正常流量范围
(m³/h)

扩展流量范围
(m³/h)

默认安装方式及耐压等级

可选安装方式及默认耐压等级

  特制耐压等级
(MPa)

DN4

0.04~0.25

0.04~0.4

螺纹安装、6.3Mpa

法兰安装、2.5MPa

12、16、25

DN6

0.1~0.6

0.06~0.6

螺纹安装、6.3Mpa

法兰安装、2.5MPa

12、16、25

DN10

0.2~1.2

0.15~1.5

螺纹安装、6.3Mpa

法兰安装、2.5MPa

12、16、25

DN15

0.6~6

0.4~8

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN20

0.8~8

0.45~9

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN25

1~10

0.5~10

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN32

1.5~15

0.8~15

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN40

2~20

1~20

螺纹安装、6.3Mpa

法兰安装、2.5MPa

4.0、6.3、12、16、25

DN50

4~40

2~40

法兰安装、2.5Mpa

螺纹连接、6.3MPa

4.0、6.3、12、16、25

DN65

7~70

4~70

法兰安装、1.6Mpa

螺纹连接、6.3MPa

4.0、6.3、12、16、25

DN80

10~100

5~100

法兰安装、1.6Mpa

螺纹连接、6.3MPa

4.0、6.3、12、16、25

DN100

20~200

10~200

法兰安装、1.6Mpa



4.0、6.3、12、16、25

DN125

25~250

13~250

法兰安装、1.6Mpa



2.5、4.0、6.3、12、16

DN150

30~300

15~300

法兰安装、1.6Mpa



2.5、4.0、6.3、12、16

DN200

80~800

40~800

法兰安装、1.6Mpa



2.5、4.0、6.3、12、16



产品分类

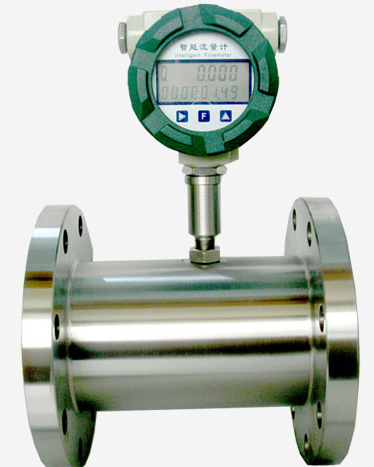

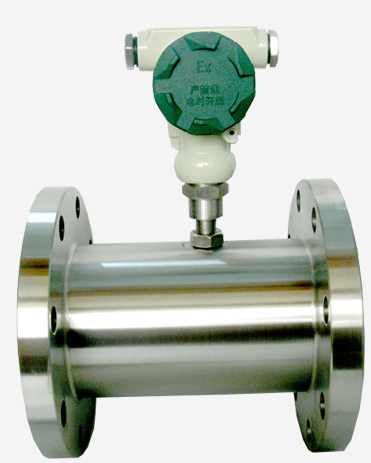

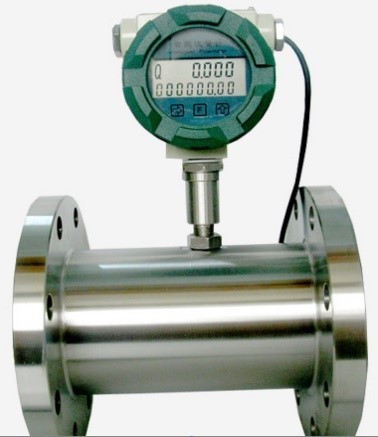

产品图片

仪表型号

LWGY-A

LWGY-B

LWGY-C

信号输出

脉冲

4-20mA

4-20mA/脉冲

供电电源

+24VDC±15%

+24VDC±15%

24VDC±15%

24VDC±15%

24VDC±15%

精度等级

1.0~0.5级

1.0~0.5级

1.0~0.5级

测量范围

标准量程

标准量程

标准量程或扩展量程

显示器

通讯接口

可选RS485

通讯协议

Moubus HART

仪表材质

不锈钢

不锈钢

不锈钢

防爆等级

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防护等级

IP60

IP65

IP65

整机功耗

< 1W

< 1W

< 1W

仪表通经

DN4~DN250

DN4~DN250

DN4~DN250

介质温度

-20℃~120℃

-20℃~120℃

-20℃~120℃

环境温度

-30℃~60℃

-30℃~60℃

-30℃~60℃



青岛海宏达仪表提供本产品全面的技术支持和售后服务!
