HD2301-C

浏览量:

1000

所属分类

记录仪

数量



产品描述

参数

一、概述
精致型流量积算仪是以ARM微处理器为基础与各种流量变送器、传感器配合，针对不同流体介质通过多种流量数学模型精确地进行流量测量计算的仪表。
它对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制监控系统，广泛应用于石化、化工、冶金、电力、轻工、医药及城市燃气等行业的贸易结算和工厂计量管理网络。

二、特点
1、适用流量计和流体介质范围广泛。
2、流量单位自动换算，差压式流量计的流量系数自动运算。
3、蒸汽密度依据IAPWS-IF97公式计算，自动识别蒸汽的过热、饱和状态。
4、应急容错功能：温度、压力信号异常时，使用应急参数值进行补偿运算。
5、调试演算功能：支持查看各变送器/传感器信号原始值；支持查看流量计算中的中间参数如密度等。
6、审计记录：停电记录功能。
7、报警列表：支持记录流量、温度、压力、差压/频率/体积/质量等瞬时量或累积量报警信息。
8、累积报表：支持累积流量班报表、日报表、月报表、年报表。
9、通讯功能：标准Modbus RTU协议，支持RS485、RS232C通讯接口。
10、变送功能：支持标准电流变送输出，信号来源通道可选。
11、报表备份功能：支持各累积报表备份功能。
12、导入导出功能：支持仪表组态参数导入导出功能。
13、定时打印功能：支持流量、温度、压力、累积等数据进行定时打印功能。

三、技术指标
1、显示屏幕：128*64点阵单色液晶显示器（LCD）
精度：显示和测量精度：±0.2%F.S.
2、处理器
采用高性能的ARM Cortex-M3 32位的RISC内核
3、输入功能
流量通道：模拟量信号:4-20mA、0-10mA等信号；
频率信号:Fr（范围：0.0-5000.0HZ，低电平≤1V，高电平≥5V）
温度通道：0-10mA、4-20mA、Pt100等信号
压力通道：0-10mA、4-20mA等信号
4、输出功能
配电输出：提供1组（F12）12VDC及2组（Q24、P24）24VDC传感器电源，输出电流单路最大30mA，其中流量电流24V配电Q24和压力24V配电P24共地
变送输出：支持1路标准电流变送输出（来源可选），负载能力500Ω（最大）
继电器输出：支持2路继电器输出，触点容量3A 250VAC/3A 30VDC，可组态上上限、上限、下限、下下限报警
5、通讯功能
通讯接口：提供RS232C和RS485两种通讯接口供用户选择，支持Modbus RTU协议，波特率----（1200、2400、4800、9600）
打印接口：RS232C直接连接微型打印机，波特率1200
6、报表备份
报表备份和转存：支持USB 1.1、2.0协议，支持从1G到32G的U盘进行累积报表转存，兼容性强，可兼容市面上绝大多数的U盘
7、供电电源
交流供电电源：220VAC/50HZ交流电源供电
直流供电电源：支持24VDC（18VDC-36VDC）直流电源供电；支持12VDC（9VDC-18VDC）直流电源供电
注意：直流供电需在订货时注明
8、误差精度
时钟误差：±2秒/天
9、工作环境【禁止在易燃、腐蚀性环境下工作】
环境温度：0～50℃（避免日光直晒）
环境湿度：0～85%R.H（无凝结）
海拔高度：<2000米
10、仪表净重
净重：≤1.0Kg

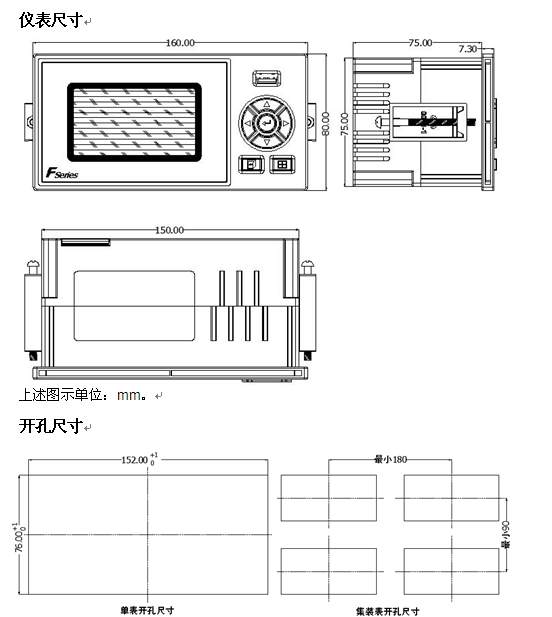

四、仪表尺寸

五、配置清单

序号	名称	单位	数量	备注
1	精致型流量积算仪	台	1
2	安装支架（含螺钉）	根	2	用于盘式安装固定
3	说明书	本	1
4	产品合格证/保修卡	份	1
5	RS-232C/485转换模块	个		可选配件
6	RS-232C通讯线	根		可选配件
